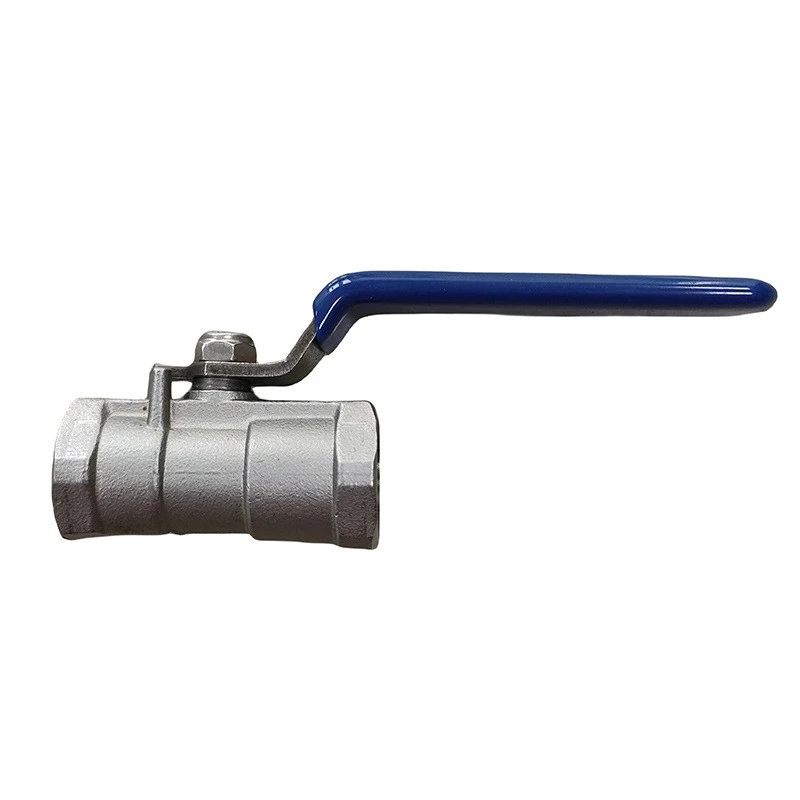

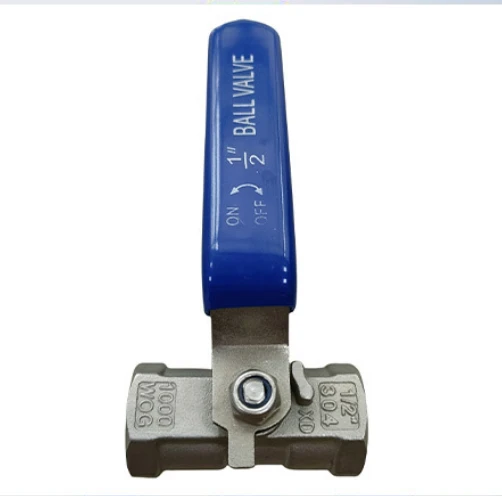

Válvula de esfera roscada de uma peça



A válvula esférica roscada de peça única é uma válvula industrial comum, usada principalmente para cortar e controlar fluidos em sistemas de dutos. Possui características de estrutura compacta, boa vedação e fácil operação.



A "peça única" deste tipo de válvula refere-se ao corpo da válvula sendo forjado como um todo, com alta resistência e difícil vazamento; O termo 'threaded thread' indica que seu método de conexão é uma interface de thread interna (como G, NPT e outros padrões), que é fácil de instalar em tubulações de pequeno-diâmetro e adequada para vários ambientes de mídia, como água, óleo e gás.





Corpo de válvula-de peça única:O corpo da válvula é integralmente forjado ou fundido, não-destacável, sem parafusos do corpo e apresenta a estrutura mais compacta.Conexão rosqueada:Ambas as extremidades são rosqueadas internamente para aparafusamento direto nas tubulações, permitindo uma instalação conveniente.

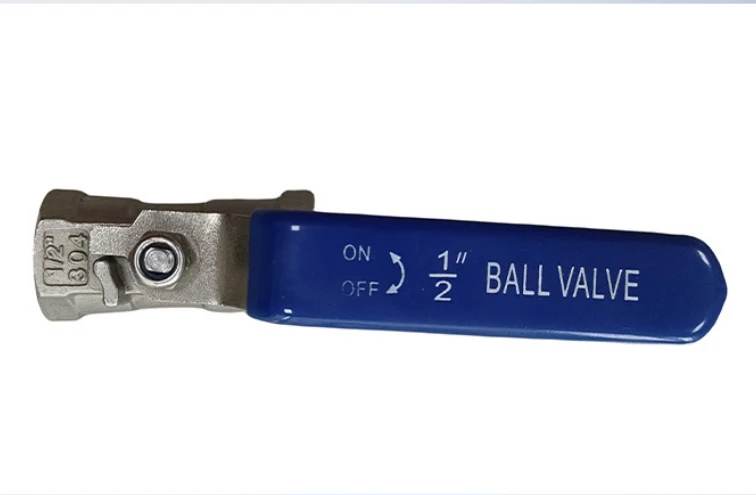

Ligar/desligar giratório de 90 graus:Totalmente aberto ou fechado girando a alça 90 graus, permitindo uma operação rápida.

Projeto de furo reduzido:A passagem interna da esfera é normalmente menor que o diâmetro nominal do tubo (por exemplo, furo real aprox. DN20 para DN25).





Modelo	Q11F(Q – Válvula esfera, 1 – Rosca fêmea, 1 – Corpo-de peça única, F – Vedação fluoroplástica)
Diâmetro nominal	DN6 ~ DN100 (1/8" ~ 4")
Classificação de pressão	PN1,6 ~ 4,0 MPa (16 ~ 40 kgf/cm²)
Faixa de temperatura	-20 graus ~ 180 graus (selo PTFE)
Corpo da válvula	Aço inoxidável 304, 316, latão
Selo	PTFE (politetrafluoretileno)











• Tamanho compacto e peso leve, adequado para espaços confinados.
• Sem pontos de vazamento externos; a estrutura integral garante excelente desempenho à prova de vazamentos.
• Baixo custo e preço econômico.
• Instalação rápida; conexão rosqueada não requer soldagem.
• Baixa resistência ao fluxo; fluxo quase direto-na posição totalmente aberta.





1. Controle liga-para meios gerais, como água, óleo, gás, vapor, etc.
2. Instrumentos, compressores de ar, pequenos equipamentos e tubulações domésticas/comerciais.
3. Aplicações sensíveis a custo e espaço, com baixa frequência de manutenção.
