Válvula de gaveta
O que é válvula gaveta?
Uma válvula gaveta é um tipo de válvula que controla o fluxo de líquido ou gás usando uma comporta ou disco em forma de cunha para impedir ou permitir a passagem do fluido. As válvulas gaveta são comumente usadas em indústrias como petróleo e gás, mineração e tratamento de água, onde grandes volumes de líquido ou gás precisam ser controlados. Eles são normalmente projetados para serem totalmente abertos ou totalmente fechados, sem posição intermediária, e são frequentemente usados em aplicações de alta pressão e alta temperatura.
Vantagens da válvula gaveta
Furo total
Uma das principais vantagens das válvulas gaveta é que elas possuem passagem total, o que significa que o diâmetro interno da válvula corresponde ao diâmetro da tubulação. Isto garante que não haja restrição no fluxo do fluido, reduzindo assim a turbulência e a queda de pressão. Em outras palavras, as válvulas gaveta oferecem resistência mínima ao fluxo.
Baixa queda de pressão
As válvulas gaveta têm uma queda de pressão muito baixa, o que significa que não causam uma diminuição significativa da pressão à medida que o fluido passa através delas. Isto é importante em aplicações onde é necessário manter um determinado nível de pressão, como em tubulações que transportam petróleo ou gás.
Fechamento apertado
As válvulas gaveta oferecem um fechamento hermético, o que significa que podem interromper completamente o fluxo de fluido na tubulação. Isto é importante em aplicações onde é necessário isolar uma seção da tubulação para realizar manutenção ou reparos.
Fácil de operar
As válvulas gaveta são fáceis de operar e não requerem muita força para abrir ou fechar. Eles são operados girando uma manivela ou roda, que move o portão para cima ou para baixo. Isto os torna uma escolha popular em aplicações onde a operação manual é necessária.
Porque escolher-nos?
Alta qualidade
Nossos produtos são fabricados ou executados de acordo com padrões muito elevados, utilizando os melhores materiais e processos de fabricação.
Atendimento on-line 24h
Tentamos responder a todas as dúvidas no prazo de 24 horas e as nossas equipas estão sempre à sua disposição em caso de qualquer emergência.
Controle de qualidade
Contamos com pessoal profissional para monitorar o processo produtivo, inspecionar os produtos e garantir que o produto final atenda aos padrões, diretrizes e especificações de nível de qualidade exigidos.
Experiência rica
Dedicados a um rigoroso controle de qualidade e atendimento atencioso ao cliente, nossa equipe experiente está sempre disponível para discutir suas necessidades e garantir a total satisfação do cliente.

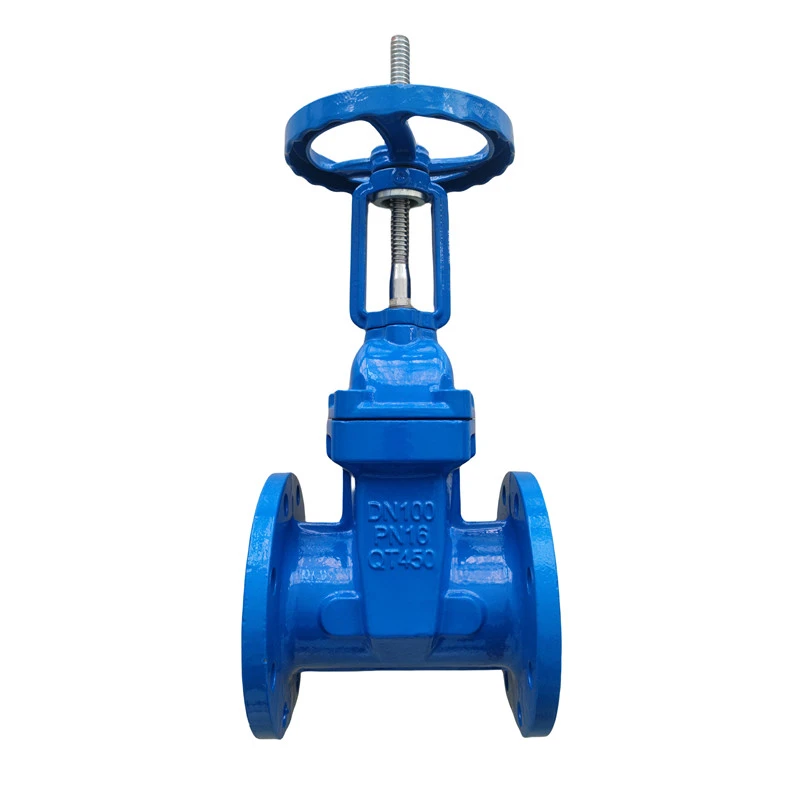

Válvula gaveta de haste ascendente
Este tipo de válvula possui uma haste que se move para cima ou para baixo quando a válvula é operada. Este movimento é visível, por isso é fácil saber se a válvula está aberta ou fechada. Este tipo de válvula é comumente usado em indústrias como tratamento de água, petróleo e gás e manufatura.
Válvula gaveta de haste não ascendente
Este tipo de válvula possui uma haste que não se move para cima ou para baixo quando a válvula é operada. Em vez disso, a haste gira para abrir ou fechar a válvula. As válvulas de haste não ascendente são comumente usadas em aplicações subterrâneas onde a válvula não é facilmente acessível.
Válvula gaveta de cunha sólida
Este tipo de válvula possui uma comporta sólida projetada para se encaixar perfeitamente entre as sedes da válvula para evitar vazamentos. As válvulas gaveta de cunha sólida são comumente usadas em aplicações de alta pressão e em indústrias como petróleo e gás, petroquímica e geração de energia.
Válvula gaveta de cunha flexível
Este tipo de válvula possui uma comporta projetada para flexionar levemente para garantir uma vedação hermética entre as sedes da válvula. As válvulas gaveta flexíveis são comumente usadas em aplicações onde as sedes das válvulas não estão perfeitamente alinhadas.
Material da válvula gaveta
As válvulas gaveta são feitas principalmente de vários metais, como ferro fundido, aço carbono, aço inoxidável e bronze. Esses materiais fornecem a resistência, durabilidade e resistência à corrosão necessárias para a aplicação de válvulas gaveta. Além dos metais, as válvulas gaveta também podem incluir materiais como borracha, plástico ou cerâmica, dependendo das necessidades específicas da aplicação.
Indústria de petróleo e gás
As válvulas gaveta são amplamente utilizadas na indústria de petróleo e gás por sua capacidade de lidar com fluidos de alta pressão e alta temperatura. Eles são comumente usados em oleodutos, refinarias e plataformas de petróleo. As válvulas gaveta são preferidas a outros tipos de válvulas devido às suas capacidades superiores de vedação, o que é essencial para evitar vazamentos em ambientes perigosos e de alta pressão.
Estações de tratamento de água
Válvulas gaveta são usadas em estações de tratamento de água para controlar o fluxo de água através de tubulações. Eles também são usados em estações de tratamento de esgoto para controlar o fluxo de águas residuais. As válvulas gaveta usadas em estações de tratamento de água geralmente são feitas de materiais resistentes à corrosão e à erosão.
Geração de energia
As válvulas de gaveta são usadas em instalações de geração de energia, como usinas nucleares, usinas termelétricas e usinas hidrelétricas. Eles são usados para controlar o fluxo de água, vapor e outros gases e líquidos através dos diversos sistemas que geram eletricidade.
Indústria química
As válvulas gaveta são usadas em fábricas de processamento químico por sua capacidade de lidar com produtos químicos corrosivos e abrasivos. Eles fornecem uma maneira confiável e segura de controlar o fluxo desses materiais através de tubulações, reatores e outros equipamentos de processamento.
Preparação
Antes de iniciar o processo de instalação da válvula, todos os equipamentos e ferramentas necessários devem ser preparados. Isso inclui a válvula, parafusos, porcas, juntas, haste e atuador, se necessário. A válvula deve ser verificada quanto a quaisquer danos ou defeitos.
Montagem da válvula
A válvula é então montada na tubulação e fixada com parafusos e porcas. As juntas são colocadas entre a válvula e os flanges da tubulação para garantir uma vedação hermética. Os valores de torque dos parafusos e porcas são verificados para garantir que estejam devidamente apertados.
Teste
Após a montagem da válvula, ela é testada para garantir que funciona corretamente. Isto envolve abrir e fechar a válvula para verificar seu movimento e garantir que ela não esteja presa ou emperrada.
Atuação
Se a válvula estiver fixada com um atuador, ele será configurado durante esta etapa. O atuador pode ser manual, pneumático ou elétrico. O atuador é conectado à haste da válvula, que controla o movimento da comporta.
Lubrificação
A válvula é então lubrificada para garantir um funcionamento suave. Isso envolve a aplicação de lubrificante na haste e em outras partes móveis da válvula.
Teste final
A válvula é então testada novamente para garantir que está funcionando corretamente. Os ciclos de abertura e fechamento da válvula são testados usando o atuador para garantir que sejam suaves e que não ocorram obstruções ou travamentos.
Comissionamento
Finalmente, a válvula é comissionada e colocada em operação. A válvula deve ser inspecionada, limpa e lubrificada regularmente para garantir seu funcionamento adequado e evitar possíveis falhas.
Componentes da válvula gaveta
Corpo
O corpo de uma válvula gaveta é a parte principal da válvula. É o invólucro externo que contém todas as outras partes da válvula. O corpo geralmente é feito de ferro fundido, bronze ou aço inoxidável. Ele é projetado para suportar altas pressões e temperaturas e geralmente é aparafusado ou flangeado à tubulação.
Gorro
O castelo é a tampa colocada na parte superior do corpo para envolver a haste da válvula e a gaxeta. O castelo geralmente é aparafusado ao corpo e pode ser removido para acessar a haste da válvula. O capô também foi projetado para suportar altas pressões e temperaturas.
Haste da válvula
A haste da válvula é a haste que conecta a comporta ao atuador. A haste da válvula é geralmente feita de aço inoxidável e rosqueada na parte inferior para se conectar à comporta. A parte superior da haste da válvula se estende através do castelo para se conectar ao atuador.
Portão
A comporta é a parte da válvula que controla o fluxo do fluido. A comporta geralmente é feita de ferro fundido ou aço e é projetada para se encaixar perfeitamente no corpo da válvula. A comporta geralmente tem formato de cunha e pode ser levantada ou abaixada para controlar o fluxo do fluido.
Assento
A sede é a parte da válvula que fornece uma vedação entre a comporta e o corpo da válvula. O assento geralmente é feito de um material resiliente, como borracha ou Teflon. A sede foi projetada para fornecer uma vedação hermética quando o portão está na posição fechada.
Atuador do
O atuador é o mecanismo usado para levantar ou abaixar o portão. Existem dois tipos de atuadores comumente usados com válvulas gaveta: manuais e automatizados. Os atuadores manuais são geralmente rodas ou alavancas manuais, enquanto os atuadores automatizados são geralmente motores elétricos ou hidráulicos.
Manutenção da válvula gaveta
Verifique se há vazamentos
Inspecione regularmente o corpo da válvula, a sobreposta e a haste em busca de sinais de vazamento. Um vazamento pode causar mau funcionamento da válvula e causar problemas mais significativos. Se notar algum vazamento, aperte a gaxeta da válvula ou substitua-a, se necessário.
Lubrifique a válvula
As válvulas gaveta possuem superfícies correspondentes que precisam ser lubrificadas regularmente. Aplique lubrificante na haste e na gaxeta para garantir que a válvula abra e feche suavemente. Evite lubrificação excessiva, pois isso pode fazer com que a válvula fique excessivamente apertada ou resultar em rupturas das gaxetas.
Limpar componentes
Sujeira e detritos podem se acumular nos componentes da válvula ao longo do tempo, causando mau funcionamento. Limpe regularmente o corpo, a comporta e a haste da válvula para remover qualquer sujeira ou detritos acumulados. Use um limpador não abrasivo que não danifique a válvula.
Teste a válvula
Uma válvula que não abre ou fecha corretamente pode causar vazamento de fluidos ou gases, resultando em danos ou ferimentos. Teste regularmente a válvula para garantir que ela funciona corretamente. Abra e feche a válvula várias vezes e ouça quaisquer sons incomuns.
Garanta a instalação adequada
As válvulas gavetas devem ser instaladas corretamente para que funcionem corretamente. Siga as instruções do fabricante e certifique-se de que a válvula esteja instalada na orientação correta. A instalação inadequada pode causar falha da válvula ou resultar em vazamentos.
Instalação adequada
As válvulas gaveta devem ser instaladas e alinhadas adequadamente para garantir um desempenho ideal. A válvula deve ser instalada na posição vertical, se possível, para evitar o acúmulo de sujeira ou detritos dentro da válvula. Além disso, a válvula deve ser colocada em um local de fácil acesso para manutenção ou reparo.
Seleção da válvula certa
Escolher o tipo certo de válvula gaveta para uma aplicação específica é crucial. O material, tamanho, classificação de pressão e outras especificações devem ser levados em consideração para garantir desempenho adequado e longa vida útil. Usar uma válvula de tamanho ou classificação inadequada pode causar falha prematura ou vazamento.
Manutenção regular
Manutenção e inspeção regulares são necessárias para garantir o funcionamento adequado e prolongar a vida útil da válvula. A válvula deve ser inspecionada periodicamente quanto a sinais de desgaste, corrosão e danos nas superfícies de vedação. Os parafusos da gaxeta e da gaxeta devem ser verificados e ajustados conforme necessário.
Evite força excessiva
Aplicar força excessiva ao operar uma válvula gaveta pode causar danos à válvula ou a seus componentes. A válvula deve ser operada de maneira suave e lenta para evitar danos à haste, gaveta ou sede da válvula.
Lubrificação adequada
A lubrificação adequada dos componentes da válvula gaveta é importante para evitar desgaste e reduzir o atrito. O lubrificante deve ser aplicado em intervalos regulares conforme recomendado pelo fabricante.
Evite apertar demais
Apertar demais a gaxeta da válvula ou os parafusos da gaxeta pode causar danos à haste da válvula e à sua gaxeta. A gaxeta deve ser apertada apenas o suficiente para evitar vazamentos, mas não tão apertada que cause atrito excessivo ou danos.
Prenda a válvula
A válvula deve ser fixada adequadamente para evitar que ela se desloque ou se mova durante a operação. Válvulas mal fixadas podem causar danos às tubulações ou outros componentes e resultar em tensão excessiva na válvula.
Como instalar a válvula gaveta
Prepare os materiais
Antes de instalar a válvula gaveta, certifique-se de ter todas as ferramentas e materiais necessários. Isso inclui a própria válvula gaveta, as ferramentas de montagem e qualquer adesivo ou prendedor necessário. É importante verificar as recomendações do fabricante para ferramentas e materiais específicos, pois podem variar de acordo com o tipo e marca da válvula gaveta.
Localize a área de instalação
Identifique o local onde a válvula gaveta será instalada e certifique-se de que a área esteja limpa e livre de detritos. Se a válvula gaveta estiver sendo instalada em um tubo, certifique-se de que o tubo esteja limpo e livre de quaisquer obstruções ou bloqueios.
Monte a válvula gaveta
Monte a válvula gaveta alinhando o corpo da válvula, o castelo e as sedes. Aparafuse o castelo no corpo da válvula e certifique-se de que o castelo está bem preso. Alinhe as sedes do corpo da válvula e insira o tubo ou acessórios no corpo da válvula.
Instale a válvula gaveta
Instale a válvula gaveta alinhando-a com o tubo ou conexões e posicionando-a no local desejado. Aplique pressão na válvula gaveta para assentar as sedes e certifique-se de que a válvula esteja posicionada corretamente. Use o adesivo ou fixadores necessários para fixar a válvula gaveta no lugar e certifique-se de que a válvula esteja nivelada e aprumada.
Princípio de funcionamento da válvula gaveta
O princípio de funcionamento de uma válvula gaveta refere-se ao mecanismo através do qual ela regula o fluxo de fluido. Normalmente consiste em um corpo de válvula, uma alça, uma sede e um tubo ou conexões. O corpo da válvula é um invólucro cilíndrico que abriga o mecanismo da válvula, e a alça é um componente em forma de cunha usado para abrir e fechar a válvula. A sede é um anel de borracha ou metal que fica dentro do corpo da válvula e forma uma vedação entre o corpo da válvula e o tubo ou conexões.
