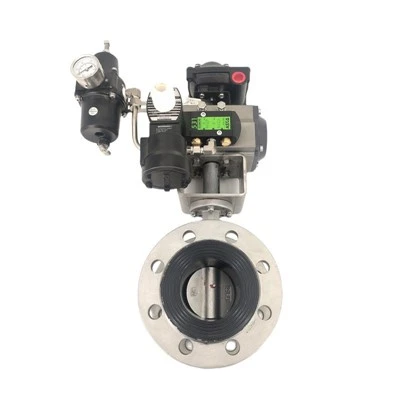

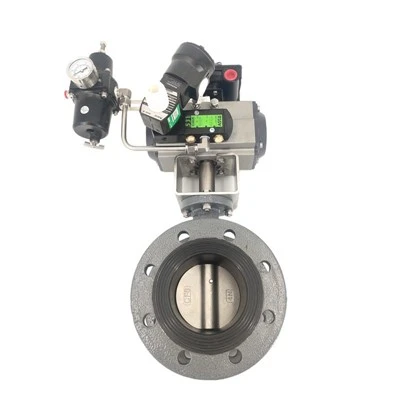

Válvula Borboleta Pneumática
O que é válvula borboleta pneumática?
Uma válvula borboleta pneumática é um tipo de válvula que utiliza pressão de ar para controlar o fluxo de fluidos através de um cano ou tubo. Consiste em um disco ou placa que gira em torno de um eixo central para controlar a quantidade de fluido que passa pela válvula. A válvula normalmente é operada por meio de um atuador pneumático que abre ou fecha a válvula com base nas mudanças na pressão do ar.
Vantagens da válvula borboleta pneumática
Operação rápida e fácil
As válvulas borboleta pneumáticas podem ser abertas ou fechadas de forma rápida e fácil com o simples giro de uma manivela ou o apertar de um botão. Isto os torna ideais para aplicações onde tempos de resposta rápidos são críticos, como em situações de emergência.
Baixa manutenção
Com menos peças do que a maioria dos outros tipos de válvulas, as válvulas borboleta pneumáticas requerem menos manutenção e têm menos probabilidade de falhar. Eles também são menos suscetíveis a desgaste, corrosão e vazamentos.
Design simples
As válvulas borboleta pneumáticas têm um design simples, o que as torna fáceis de instalar e integrar em sistemas existentes. Elas também ocupam menos espaço do que outros tipos de válvulas, tornando-as ideais para aplicações onde o espaço é limitado.
Opções de interruptor de limite
As válvulas borboleta pneumáticas podem ser equipadas com chaves fim de curso que fornecem feedback sobre a posição da válvula, permitindo melhor controle e automação do processo.
Porque escolher-nos?
Alta qualidade
Nossos produtos são fabricados ou executados de acordo com padrões muito elevados, utilizando os melhores materiais e processos de fabricação.
Atendimento on-line 24h
Tentamos responder a todas as dúvidas no prazo de 24 horas e as nossas equipas estão sempre à sua disposição em caso de qualquer emergência.
Controle de qualidade
Contamos com pessoal profissional para monitorar o processo produtivo, inspecionar os produtos e garantir que o produto final atenda aos padrões, diretrizes e especificações de nível de qualidade exigidos.
Experiência rica
Dedicados a um rigoroso controle de qualidade e atendimento atencioso ao cliente, nossa equipe experiente está sempre disponível para discutir suas necessidades e garantir a total satisfação do cliente.
Válvula borboleta tipo wafer
A válvula borboleta tipo wafer é o tipo mais comum de válvula borboleta usada na maioria das aplicações. Esta válvula está imprensada entre dois flanges, facilitando a instalação entre tubos. O disco da válvula está posicionado no centro da tubulação e pode ser aberto ou fechado com um quarto de volta do atuador. Este tipo de válvula é utilizado em aplicações de média pressão e baixa temperatura.
Válvula borboleta tipo lug
As válvulas borboleta tipo lug são semelhantes em design às válvulas tipo wafer, mas possuem saliências no corpo da válvula que podem ser usadas para fixá-la na tubulação. Essas alças são rosqueadas e parafusos são usados para fixar a válvula à tubulação. As válvulas tipo lug são usadas em aplicações de alta pressão e requerem menos espaço para instalação do que as válvulas tipo wafer.
Válvula borboleta flangeada
A válvula borboleta flangeada é semelhante à válvula tipo wafer, mas possui flanges em ambos os lados que podem ser aparafusadas à tubulação. Este tipo de válvula é usado em aplicações de alta pressão e alta temperatura onde a válvula precisa ser fixada com segurança à tubulação.
Válvula borboleta de alto desempenho
As válvulas borboleta de alto desempenho são projetadas para aplicações mais exigentes onde é necessária uma vedação hermética. Essas válvulas usam sedes metálicas em vez de elastômeros e podem suportar temperaturas e pressões mais altas do que as válvulas borboleta padrão. As válvulas borboleta de alto desempenho são usadas em indústrias como geração de energia, petróleo e processamento químico.
Material da válvula borboleta pneumática
O material utilizado nas válvulas borboleta pneumáticas varia de acordo com a aplicação específica. Geralmente, os corpos das válvulas borboleta são feitos de ferro fundido, ferro dúctil, aço carbono, aço inoxidável ou plástico. Os materiais de vedação da sede e do disco podem incluir epdm, nbr, ptfe, metal ou combinações destes materiais. A escolha do material é influenciada por fatores como temperatura, pressão, meio, ambiente corrosivo e requisitos de higiene.
Aplicação de válvula borboleta pneumática
Indústrias químicas
As válvulas borboleta pneumáticas são amplamente utilizadas nas indústrias químicas para controlar o fluxo de produtos químicos e solventes. Nessas aplicações, as válvulas são utilizadas para evitar que os produtos químicos vazem ou fluam na direção errada, o que pode causar sérios problemas como contaminação ou acidentes.
Indústrias farmacêuticas
As válvulas borboleta pneumáticas também são utilizadas nas indústrias farmacêuticas para controlar o fluxo de fluidos e gases em diversos processos. Nestas aplicações, as válvulas são utilizadas para manter rigorosas condições sanitárias e evitar qualquer contaminação dos produtos.
Indústrias de alimentos e bebidas
As válvulas borboleta pneumáticas são amplamente utilizadas nas indústrias de alimentos e bebidas para controlar o fluxo de fluidos em diferentes processos, como mistura, embalagem e limpeza. Estas válvulas são projetadas para atender aos rígidos padrões sanitários exigidos nessas indústrias.
Indústrias de HVAC
As válvulas borboleta pneumáticas são usadas em sistemas HVAC (aquecimento, ventilação e ar condicionado) para regular o fluxo de ar e água. Nestas aplicações, as válvulas são utilizadas para controlar os níveis de temperatura e humidade em diferentes zonas do edifício.
Estações de tratamento de água
As válvulas borboleta pneumáticas são usadas em estações de tratamento de água para controlar o fluxo de água e produtos químicos em vários processos, como filtração, desinfecção e sedimentação. Estas válvulas são projetadas para resistir a ambientes corrosivos e garantir uma operação confiável.
Indústrias de petróleo e gás
As válvulas borboleta pneumáticas são usadas nas indústrias de petróleo e gás para controlar o fluxo de fluidos e gases em vários processos, como perfuração, refino e transporte. Estas válvulas são projetadas para suportar altas pressões e temperaturas e garantir uma operação segura e confiável.
Abrindo a válvula
Para abrir a válvula, o atuador recebe um sinal do sistema de controle, que então aplica pressão de ar ao cilindro. O cilindro converte essa pressão em movimento linear, que empurra a haste da válvula, fazendo com que o disco gire no sentido horário e, assim, a válvula é aberta.
Regulando o fluxo
Uma vez aberta, a válvula regula o fluxo controlando o ângulo do disco. O disco pode ser girado até 90 graus para abrir ou fechar totalmente a válvula, ou qualquer posição intermediária para permitir o fluxo regulado.
Direcionando o fluxo
O disco da válvula pode ser projetado para direcionar o fluxo do fluido através da tubulação. Por exemplo, o disco pode ser moldado para garantir que o fluxo seja direcionado de um lado para o outro da válvula, reduzindo a turbulência e minimizando o impacto do fluxo na tubulação.
Fechando a válvula
Para fechar a válvula, o atuador pneumático recebe outro sinal que reduz a pressão do ar no cilindro. A mola dentro do atuador empurra a haste da válvula de volta à sua posição original, fazendo com que o disco gire no sentido anti-horário, fechando assim a válvula.
Monitoramento
Além de regular o fluxo do fluido, a válvula também pode fornecer feedback ao sistema de controle sobre as condições do processo. Por exemplo, pode indicar a posição da válvula, a pressão dentro da tubulação e a temperatura.
Componentes da válvula borboleta pneumática
Corpo
O corpo da válvula é o invólucro externo que abriga os demais componentes. Geralmente é feito de ferro fundido, aço inoxidável ou plástico, dependendo da aplicação.
Disco
O disco é o componente plano e circular que regula o fluxo de fluidos, gases e lamas. Normalmente é feito de metal ou materiais sintéticos, como PTFE ou EPDM.
Tronco
A haste é o componente que conecta o disco ao atuador. Ele controla o movimento do disco e pode ser projetado para diversas condições de operação, como alta pressão ou alta temperatura.
Atuador do
O atuador é o componente da válvula que controla a abertura e o fechamento do disco. Normalmente é alimentado por ar comprimido ou gás e pode ser operado remotamente ou manualmente.
Selos
As vedações são os componentes que evitam vazamentos ao redor da válvula. Eles são normalmente feitos de borracha ou outros elastômeros e são projetados para suportar o fluido ou gás específico que flui através da válvula.
Rolamentos
Os rolamentos são os componentes que sustentam a haste e o disco e permitem que girem suavemente. Eles geralmente são feitos de metal ou plástico e são projetados para baixo atrito para reduzir o desgaste.
Manutenção da Válvula Borboleta Pneumática
Verifique as sedes das válvulas regularmente
As sedes das válvulas são responsáveis por vedar a válvula e evitar vazamentos. Se as sedes das válvulas forem danificadas ou desgastadas, poderão ocorrer vazamentos. A verificação regular das sedes das válvulas quanto a desgaste é importante para evitar vazamentos.
Lubrifique a válvula
A lubrificação da válvula borboleta pneumática ajuda a prevenir a corrosão e reduz o desgaste das peças móveis. Use um lubrificante de alta qualidade compatível com o material da válvula.
Inspecione o atuador
O atuador é responsável por abrir e fechar a válvula. Inspecione regularmente o atuador quanto a sinais de danos ou desgaste. Certifique-se de que o atuador esteja funcionando corretamente testando seu funcionamento regularmente.
Limpe o corpo da válvula
É importante limpar regularmente o corpo da válvula para evitar a acumulação de sedimentos ou detritos. Use um detergente neutro e água para limpar o corpo da válvula.
Verifique o suprimento de ar
O fornecimento de ar é essencial para o funcionamento da válvula borboleta pneumática. Certifique-se de que o suprimento de ar esteja limpo e seco e que a pressão esteja dentro da faixa recomendada.
Teste a válvula
É importante realizar testes regulares na válvula borboleta pneumática para garantir que ela esteja funcionando corretamente. Teste a válvula pelo menos uma vez por ano para garantir que ela esteja funcionando corretamente.
Instalação
É essencial garantir que a válvula esteja instalada corretamente. A válvula deve ser instalada em um ambiente limpo e seco e não deve ser exposta a temperaturas extremas, luz solar ou gases corrosivos/nojentos.
Ambiente operacional
O ambiente operacional deve estar livre de quaisquer obstruções, detritos ou qualquer outro material que possa dificultar o bom funcionamento da válvula. Além disso, as válvulas não devem ser submetidas a alta pressão, mudanças repentinas de pressão ou altas vazões, pois isso pode danificar a válvula.
Manutenção regular
A manutenção regular da válvula é essencial para o seu bom funcionamento e longa vida útil. A válvula deve ser limpa e lubrificada periodicamente e quaisquer peças desgastadas ou danificadas devem ser substituídas imediatamente.
Equipamento de segurança
Certifique-se sempre de que os operadores usem equipamento de segurança adequado ao manusear e operar a válvula. Isso pode incluir luvas, proteção para os olhos/ouvidos e máscaras respiratórias para evitar ferimentos ou exposição a partículas perigosas.
Desligamento de emergência
A válvula deve ser equipada com mecanismo de desligamento de emergência, que pode ser acionado em caso de mau funcionamento ou emergência. Este mecanismo garante que a válvula feche automaticamente, evitando qualquer dano ao sistema.
Tamanho e tipo de válvula
A primeira coisa que você precisa fazer é determinar o tamanho e o tipo de válvula borboleta necessária. Considere a vazão, a pressão e a temperatura do meio que você está manuseando, bem como o tamanho do tubo e o tipo de conexão. As válvulas borboleta vêm em uma variedade de tamanhos, variando de alguns centímetros a vários metros de diâmetro. Os tipos mais comuns de válvulas borboleta são wafer, lug e flangeadas.
Material
Escolha um material de válvula que seja compatível com o meio que você irá manusear. Os materiais comuns incluem aço inoxidável, aço carbono, ferro fundido e plástico. Fatores como temperatura, pressão e composição química do meio podem afetar a escolha do material.
Atuador de válvula
Um atuador pneumático é uma das opções mais populares para válvulas borboleta. Utiliza ar comprimido para abrir e fechar a válvula, tornando-a ideal para processos automatizados. Considere o tamanho e o tipo de atuador necessário para garantir a operação adequada da válvula. Os atuadores estão disponíveis em vários tamanhos, variando de pequeno a grande porte, e podem ser de dupla ação ou retorno por mola.
Requisitos de torque
O torque necessário para abrir e fechar a válvula é outra consideração crítica. Certifique-se de selecionar uma válvula com torque suficiente para lidar com a pressão e vazão necessárias. O torque insuficiente pode fazer com que a válvula não feche totalmente, resultando em vazamento, enquanto o torque excessivo pode causar danos mecânicos à válvula ou ao atuador.
Certificação e conformidade
Verifique se a válvula está em conformidade com os padrões relevantes da indústria, como o American Petroleum Institute (API) ou a International Standards Organization (ISO). Procure marcas de certificação para garantir que a válvula atenda a esses padrões e possa lidar com os meios e condições específicos em que será usada.
Manutenção e reparo
Escolha uma válvula que seja fácil de manter e reparar. A válvula deve ter peças simples e acessíveis que possam ser facilmente substituídas em caso de danos ou desgaste. Se possível, procure válvulas que tenham longa vida útil e exijam manutenção mínima.
Como instalar a válvula borboleta pneumática
Prepare os materiais
Antes de instalar a válvula borboleta pneumática, certifique-se de ter todas as ferramentas e materiais necessários. Isso inclui a válvula borboleta pneumática, as ferramentas de montagem e quaisquer adesivos ou fixadores necessários. É importante verificar as recomendações do fabricante para ferramentas e materiais específicos, pois podem variar de acordo com o tipo e marca da válvula borboleta pneumática.
Localize a área de instalação
Identifique o local onde será instalada a válvula borboleta pneumática e certifique-se de que a área esteja limpa e livre de detritos. Se a válvula borboleta pneumática estiver sendo instalada em um tubo, certifique-se de que o tubo esteja limpo e livre de quaisquer obstruções ou bloqueios.
Monte a válvula borboleta pneumática
Monte a válvula borboleta pneumática alinhando o corpo da válvula, o castelo e as sedes. Aparafuse o castelo no corpo da válvula e certifique-se de que o castelo está bem preso. Alinhe as sedes do corpo da válvula e insira o tubo ou acessórios no corpo da válvula.
Instale a válvula borboleta pneumática
Instale a válvula borboleta pneumática alinhando-a com o tubo ou conexões e posicionando-a no local desejado. Aplique pressão na válvula borboleta pneumática para assentar as sedes e certifique-se de que a válvula esteja posicionada corretamente. Use o adesivo ou fixadores necessários para fixar a válvula borboleta pneumática no lugar e certifique-se de que a válvula esteja nivelada e aprumada.
Princípio de funcionamento da válvula borboleta pneumática
A válvula borboleta pneumática é uma válvula operada manualmente que utiliza um atuador pneumático para controlar o fluxo de fluido através de um tubo ou sistema. Normalmente consiste em um corpo de válvula, uma alça, uma tampa e um atuador pneumático. O corpo da válvula é um invólucro cilíndrico que abriga o mecanismo da válvula, e a alça é um componente em forma de cunha que é usado para abrir e fechar a válvula . O castelo é um componente semelhante a uma luva que fica sobre o corpo da válvula e forma uma vedação entre o corpo da válvula e o tubo ou conexões. O atuador pneumático é um componente cilíndrico fixado ao corpo da válvula e contém um pistão que é acionado por ar comprimido.
Certificações
Nossa fábrica
A empresa ocupa uma área total de mais de 3,000 metros quadrados. Existem mais de 50 funcionários e todos os tipos de excelentes equipamentos de produção principais de grande e médio porte, bem como principais equipamentos e instrumentos de inspeção e teste.
