As válvulas borboleta podem ser classificadas de várias maneiras com base em várias dimensões, como estrutura, desempenho de vedação e método de atuação. As três classificações mais comuns e seus tipos correspondentes são as seguintes:
1, Classificação por tipo de vedação (uma das categorias mais importantes)
•Válvulas borboleta de vedação-suave
￮O par de vedação é composto por um material elástico (como borracha, Teflon, etc.) e metal. A vedação é obtida através da deformação do material elástico,resultando em excelente desempenho de vedação(o vazamento é normalmente menor ou igual a 0,01%). Eles são adequados para uso com meios não{2}}corrosivos, como água, ar e óleo, mas com altos requisitos de vazamento.
￮Desvantagens: Resistência limitada à temperatura e à pressão (as vedações de borracha geralmente têm uma resistência à temperatura menor ou igual a 120 graus, Teflon menor ou igual a 200 graus) e são suscetíveis à corrosão de meios como ácidos fortes e álcalis.
•Válvulas borboleta-de vedação rígida
￮O par de vedação é composto de metal e metal (como aço inoxidável e aço fundido). A usinagem de precisão garante um ajuste perfeito entre as superfícies de vedação. Eles oferecem forte resistência à temperatura e à pressão (temperaturas de até 425 graus e pressões de até PN40 e superiores), tornando-os adequados para uso com alta-temperatura, alta-pressão e meios corrosivos, como vapor, esgoto e soluções ácidas e alcalinas. Desvantagens: O desempenho da vedação é ligeiramente inferior ao das vedações macias (o vazamento é normalmente menor ou igual a 0,1%) e é necessária maior precisão de usinagem.
2,Classificação por tipo estrutural (com base no método de conexão do disco)
•Válvula Borboleta de Vedação Central
￮O eixo de rotação do disco está localizado na linha central do caminho do fluxo. Quando fechado, o disco entra em contato total com a sede da válvula, obtendo uma vedação. Essa estrutura simples e baixo custo são benéficos, mas como o disco está sujeito a forças de impacto significativas do meio, ele é adequado para tubos de baixa-pressão e pequeno-diâmetro (geralmente DN menor ou igual a 200 mm), como tubos residenciais de abastecimento de água e drenagem.
•Válvulas Borboleta Excêntricas
￮O eixo de rotação do disco é deslocado do centro e vem em várias configurações excêntricas (como excêntrico simples, duplo e triplo):
￮Excêntrico único: O eixo é deslocado da superfície de vedação, reduzindo o atrito entre o disco e a sede e aumentando a vida útil. Adequado para aplicações de média e baixa pressão.
￮Excêntrico duplo: O eixo é deslocado tanto do centro quanto da superfície de vedação, reduzindo ainda mais o atrito e facilitando a abertura e o fechamento. Amplamente aplicável.
￮Excêntrico triplo: Com base na configuração excêntrica dupla, um deslocamento angular é adicionado para obter abertura e fechamento com "atrito zero" entre o disco e a sede. Este é o projeto principal para válvulas borboleta de vedação-rígida e é adequado para alta-pressão, alta-temperatura e grande-diâmetro
tubulações (DN Maior ou igual a 300mm).
3,Classificação por método de acionamento (com base no método de operação)
￮Operado manualmente por meio de volante, alça ou mecanismo de engrenagem helicoidal. Eles apresentam uma estrutura simples e baixo custo, tornando-os adequados para aplicações de pequeno-diâmetro e baixa{2}}frequência (como manutenção de pequenas tubulações e válvulas civis).

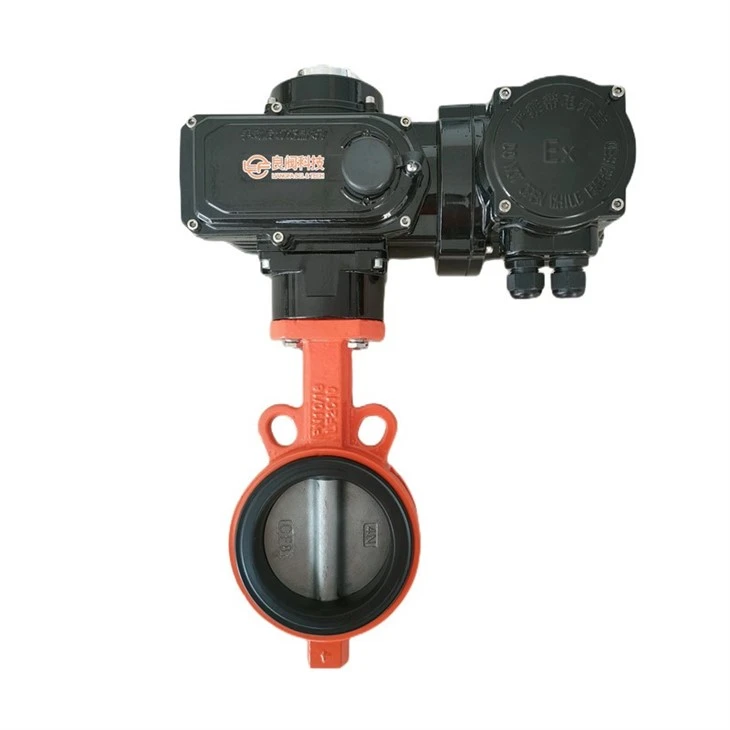

￮Acionados por um atuador elétrico (engrenagem acionada por motor-/turbina), eles permitem controle remoto e operação automatizada, oferecem alta precisão (capaz de regular o fluxo) e são adequados para grandes tubulações e sistemas automatizados (como linhas de produção industrial e sistemas municipais de abastecimento de água).
•Válvulas borboleta pneumáticas
￮Acionados por um atuador pneumático (acionado por cilindro), eles oferecem resposta rápida (tempos curtos de abertura e fechamento) e são adequados para ambientes inflamáveis e explosivos (sem risco de faíscas) ou condições que exigem comutação rápida (como desligamento de emergência de tubulações de produtos químicos).
Além das três categorias citadas acima, as válvulas borboleta também podem ser categorizadas por calibre (pequeno/médio/grande) e material (ferro fundido, aço inoxidável, etc.). A escolha do tipo na aplicação real deve ser baseada nas características do meio, pressão e temperatura e requisitos operacionais.
