Válvula borboleta de fixação pneumática de ação simples com parte traseira macia

Modelo do produto: RD671X-16Q
Material do corpo da válvula: Ferro dúctil/WCB/304/316L, etc.
Material da placa da válvula: 304/316L/2507/1.4529/C958, etc.
Material de vedação: EPDM/NBR/PTFE/X7, etc.

Enviar inquérito

Introdução de Produto

Soft Back Single Acting Pneumatic Clamp Butterfly Valve

Modelo do produto	RD671X-16P
Material do corpo da válvula	Ferro dúctil/WCB/304/316L, etc.
Material da placa da válvula	304/316L/2507/1.4529/C958, etc.
Material de vedação	EPDM/NBR/PTFE/X7, etc.
Material da haste da válvula	2r13/304/316, etc.
Nível de pressão	PN10% 2c PN16% 2c 150LB% 2c etc.
Usando temperatura	De acordo com a temperatura máxima do material de vedação, ele pode ser selecionado abaixo de 200 graus
Modo de condução	AT dupla ação/ATE simples ação, opcional
Acessórios	filtro, dispositivo de resposta, válvula solenóide, mecanismo manual, posicionador, opcional

Exibição do produto

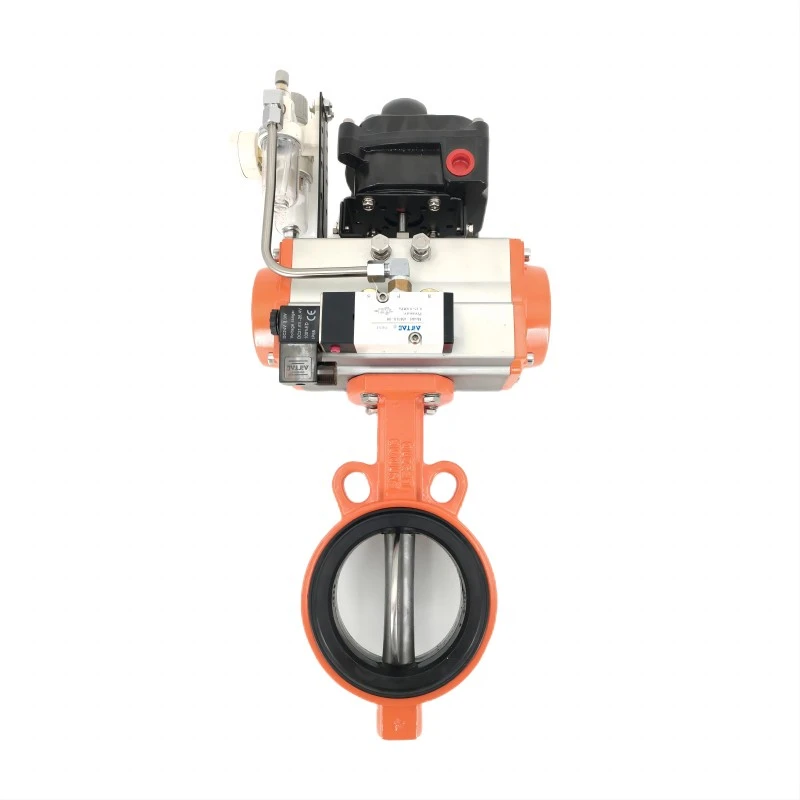

Soft Back Single Acting Pneumatic Clamp Butterfly Valve show

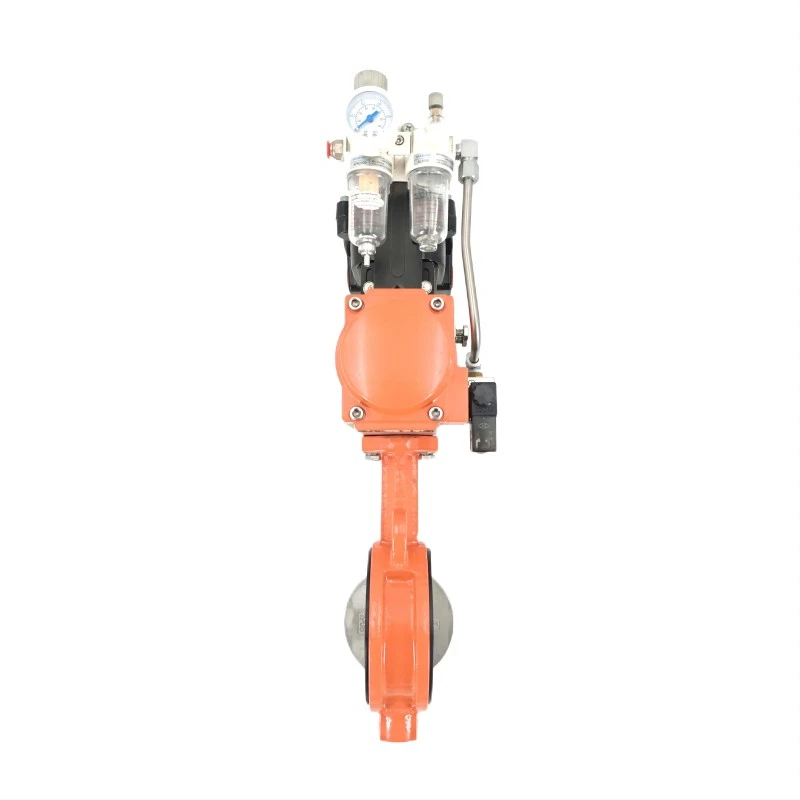

Soft Back Single Acting Pneumatic Clamp Butterfly Valve detail

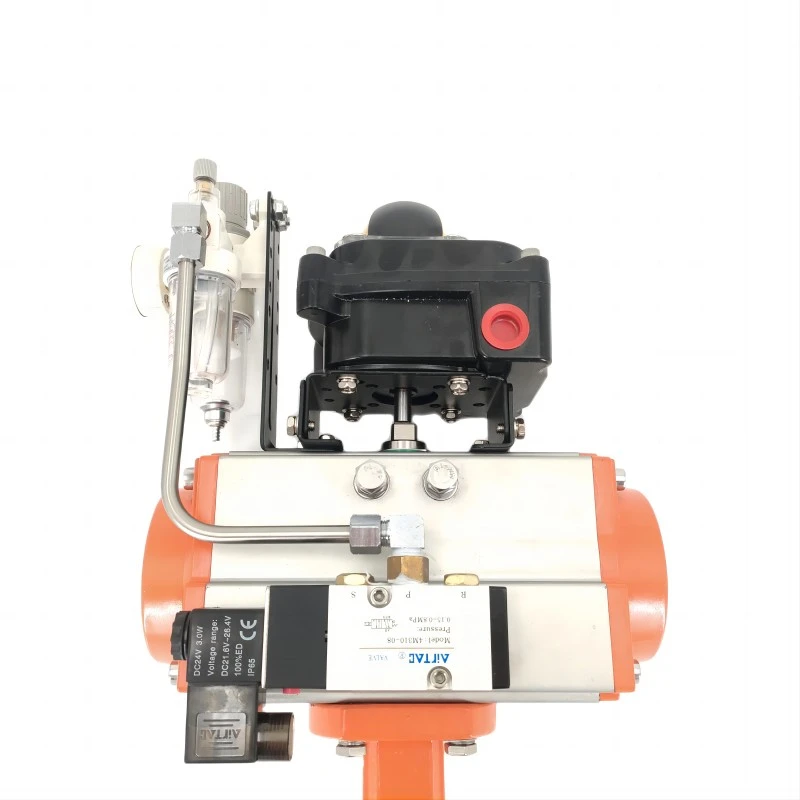

Soft Back Single Acting Pneumatic Clamp Butterfly Valve back

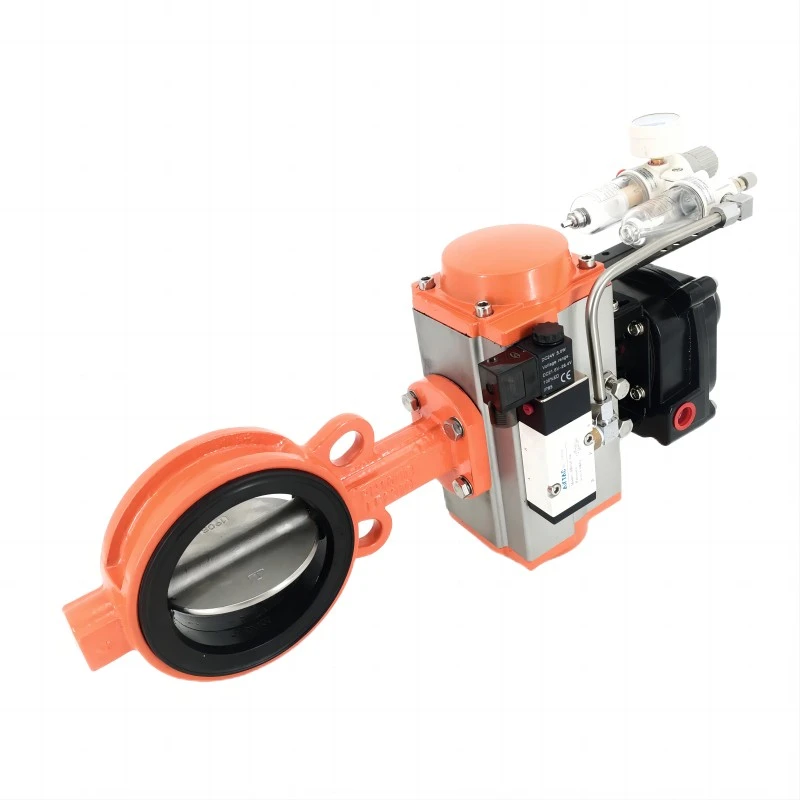

Soft Back Single Acting Pneumatic Clamp Butterfly Valve side

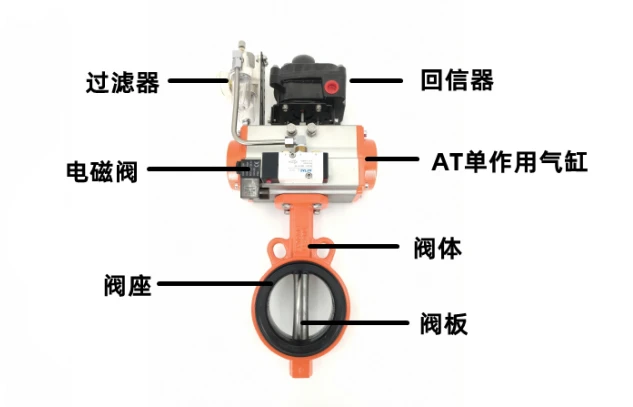

apresentação detalhada do produto

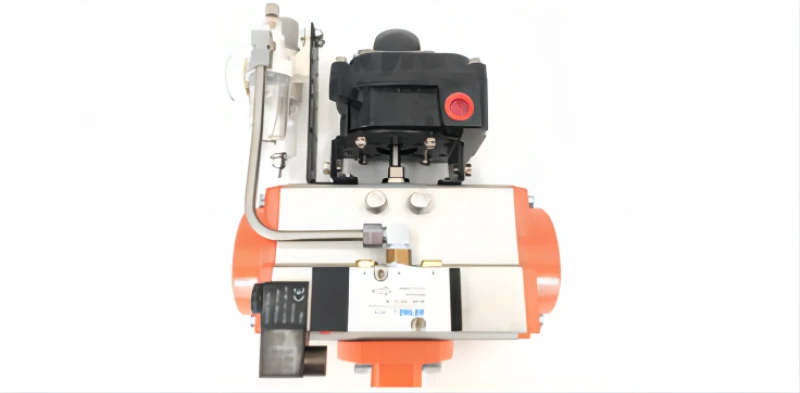

Dirigir

Atuador pneumático de ação simples AT
Incluindo dispositivo de resposta, filtro, válvula solenóide
Carcaça de liga de alumínio, durável

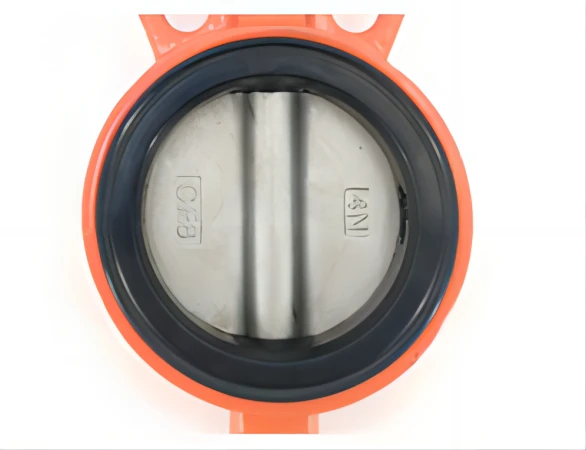

Material de vedação, placa de válvula, assento de válvula

O selo EPDM tem bom desempenho de vedação, resistência ao desgaste e leve resistência à corrosão

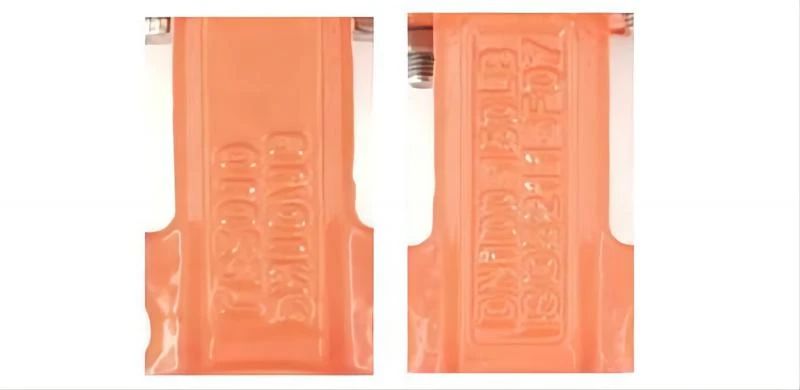

Corpo de válvula sólido pesado padrão nacional, forte e durável
Fundição transparente, tinta de alta qualidade
Placa de válvula sem pino, elimina a corrosão do pino

Padrão de conexão

Norma nacional PN10/PN16
Padrão americano 150LB
Padrão japonês 5K/10K

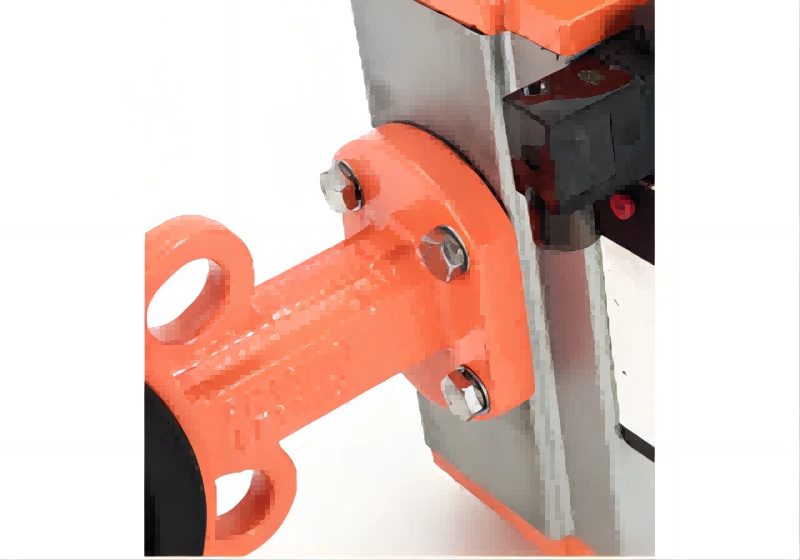

Fixadores

Os fechos são feitos de aço inoxidável 201
Resistente à corrosão e durável

Vantagens da válvula borboleta de fundo macio

1. Sede da válvula
Comparado com a sede da válvula da válvula borboleta comum, a sede da válvula da válvula borboleta de fundo macio é muito fácil de desmontar
Não há necessidade de usar máquinas grandes, apenas trabalho manual e uma chave de fenda são necessários
2. Torque
Comparado com o assento da válvula de uma válvula borboleta comum, o torque da válvula borboleta de encosto macio é mais leve
3. Custo
As válvulas borboleta de vedação suave geralmente são substituídas devido ao envelhecimento ou desgaste da borracha
A válvula inteira
Mas as válvulas borboleta de fundo macio só precisam substituir a sede da válvula e a válvula a ser reutilizada, reduzindo bastante
Custos do cliente
4. Padrão de conexão
O flange superior adota o padrão de conexão 5211, adequado para países nacionais e estrangeiros
5. Haste da válvula
As válvulas borboleta da série Soft Back são todas conectadas com um eixo quadrado a 45 graus, e a haste da válvula é tensionada de forma mais uniforme
Aumentando significativamente a vida útil
