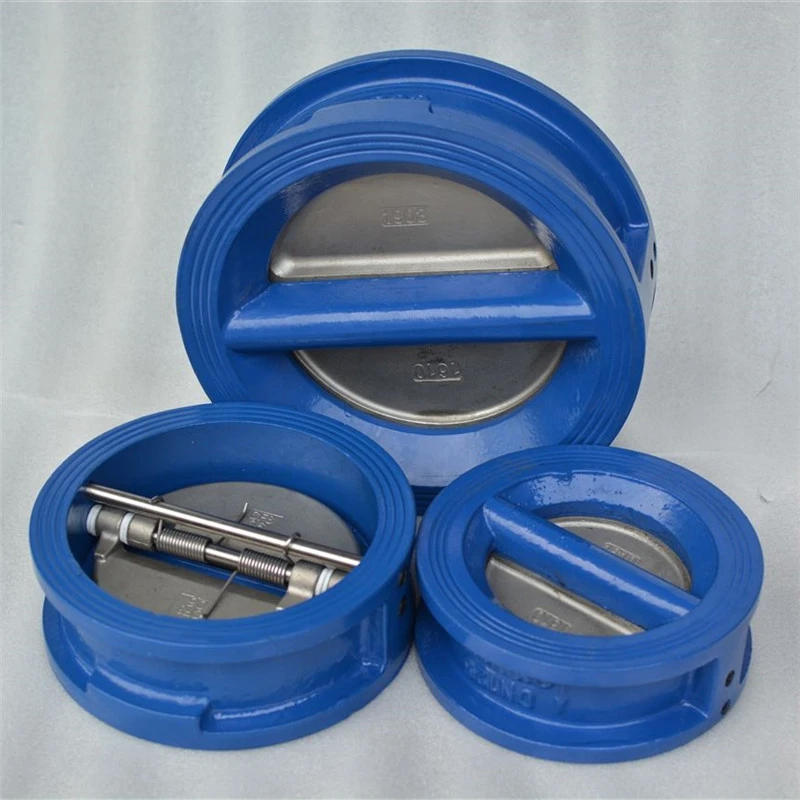

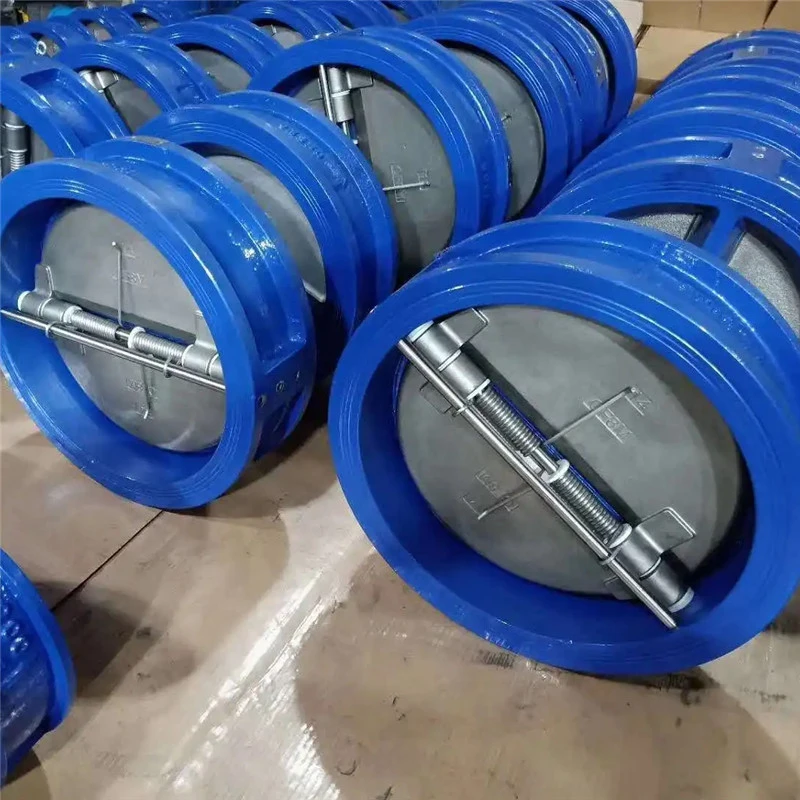

Válvula de retenção borboleta

Nome do produto: válvula de retenção borboleta
Modelo: DH77X-16Q
Dimensões: DN50-DN600
Método de conexão: Wafer
Pressão de trabalho: PN10 PN16 150LB
Faixa de temperatura: -10 grau -200 grau









O disco de uma válvula de retenção borboleta tem formato circular e gira em torno do eixo do canal da sede da válvula. Devido ao canal aerodinâmico dentro da válvula, a resistência ao fluxo é menor do que a de uma válvula de retenção borboleta ascendente. É adequado para aplicações de grande diâmetro com baixas vazões e mudanças de vazão pouco frequentes, mas não é adequado para vazão pulsante, pois seu desempenho de vedação não é tão bom quanto o do tipo ascendente e descendente. As válvulas de retenção borboleta são divididas em três tipos: disco único, disco duplo e disco múltiplo. Esses três tipos são classificados principalmente de acordo com o diâmetro da válvula, para evitar impacto hidráulico quando o meio para de fluir ou flui para trás.



Válvulas de retenção borboleta: divididas em dois tipos de acordo com a forma de funcionamento do disco da válvula:

1. Verifique as válvulas com o disco da válvula deslizando ao longo da linha central vertical do corpo da válvula. As válvulas de retenção borboleta só podem ser instaladas em tubulações horizontais, e o disco da válvula pode ser usado como uma esfera em válvulas de retenção de alta pressão e pequeno diâmetro. O formato do corpo da válvula de retenção borboleta é igual ao de uma válvula globo (que pode ser usada de forma intercambiável com válvulas globo), portanto seu coeficiente de resistência ao fluido é relativamente grande. Sua estrutura é semelhante à de uma válvula globo, sendo o corpo e o disco da válvula iguais aos da válvula globo. A parte superior do disco da válvula e a parte inferior da tampa da válvula estão equipadas com mangas guia. A luva guia do disco da válvula pode subir e descer livremente dentro da luva guia do disco da válvula. Quando o meio flui a jusante, o disco da válvula abre pelo impulso do meio. Quando o meio para de fluir, o disco da válvula pousa na sede da válvula por autoverticalidade, evitando que o meio flua de volta. A direção dos canais de entrada e saída do meio da válvula de retenção borboleta direta é perpendicular à direção do canal da sede da válvula; A válvula de retenção de elevação vertical possui um canal médio de entrada e saída com a mesma direção do canal da sede da válvula e sua resistência ao fluxo é menor que a do tipo direto;

2. Uma válvula de retenção com um disco girando em torno de um pino na sede da válvula. A válvula de retenção borboleta possui estrutura simples e só pode ser instalada em tubulações horizontais, resultando em baixo desempenho de vedação.





1. O design é novo e razoável, a estrutura é perfeita, o peso é leve e a abertura e o fechamento são rápidos.

2. O torque operacional é pequeno, a operação é conveniente, economiza trabalho e hábil.

3. Pode ser instalado em qualquer posição e fácil de manter.

4. A vedação pode ser substituída e o desempenho da vedação é confiável para obter vedação bidirecional e vazamento zero.

5. O material de vedação possui características de resistência ao envelhecimento, fraca resistência à corrosão e longa vida útil.





1. A abertura e o fechamento são convenientes e rápidos, economizam trabalho e a resistência ao fluido é pequena, por isso pode ser operada com frequência.

2. Estrutura simples, tamanho pequeno e peso leve.

3. Pode transportar lama e há menos líquido acumulado na boca da tubulação.

4. Sob baixa pressão, uma boa vedação pode ser alcançada.

5. Bom desempenho de ajuste.
