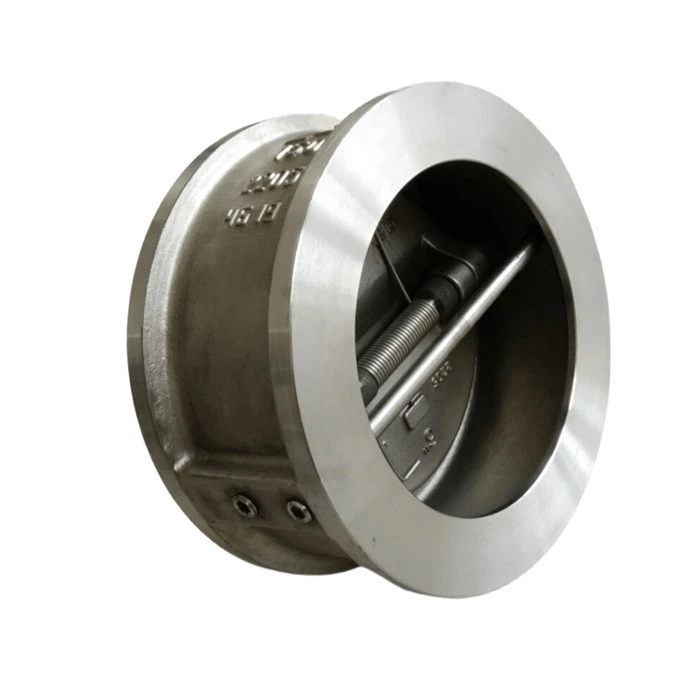

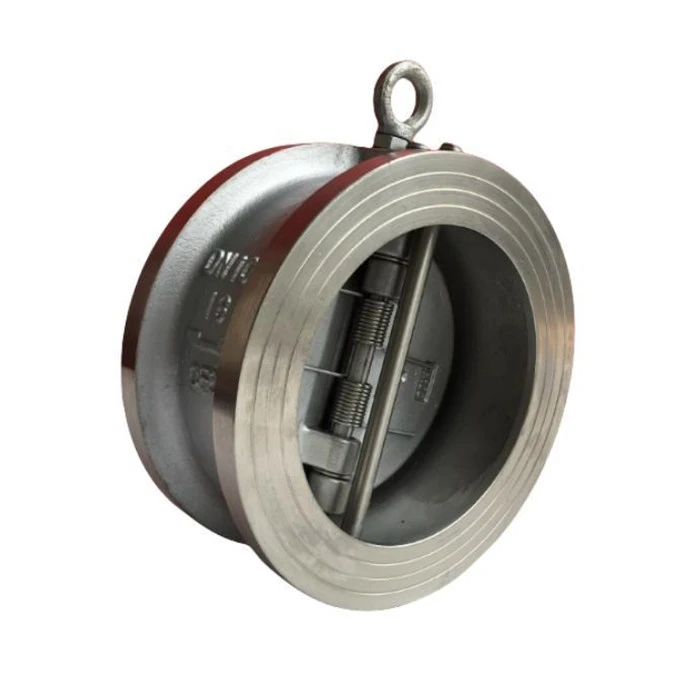

Válvula de retenção borboleta de aço inoxidável

Nome do produto: Válvula de retenção borboleta de aço inoxidável
Modelo: DH77X-10/16P
Dimensões: DN40-DN1000
Método de conexão: Wafer
Pressão de trabalho: PN16,PN10,150LB,5K,10K
Faixa de temperatura: -10 grau -100 grau
Revestimento: Revestimento epóxi ligado por fusão de acordo com ANSI/AWWA C550





A válvula de retenção borboleta de aço inoxidável também é uma válvula de retenção de ação oscilante, mas é uma válvula de disco duplo que fecha sob a ação de uma mola. O fluido de baixo para cima empurra o disco da válvula para abri-lo. A válvula possui estrutura simples e é fixada entre dois flanges, com tamanho total pequeno e peso leve.

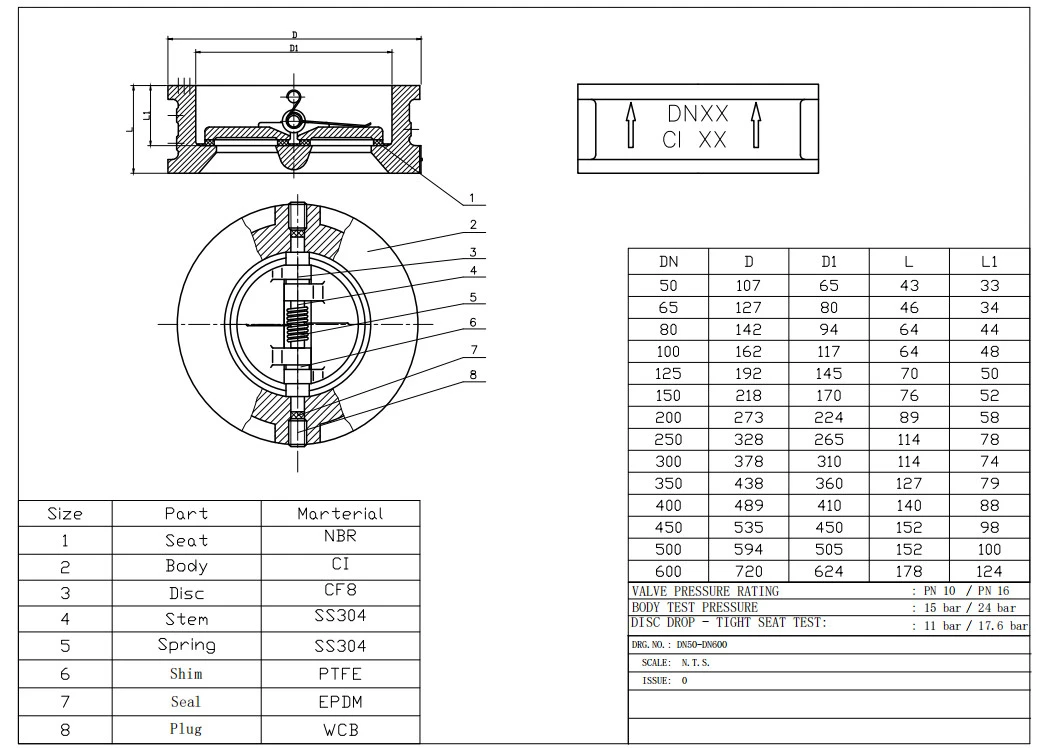

A válvula de retenção borboleta de aço inoxidável possui dois discos em forma de D com mola colocados em um eixo de nervura através do orifício de passagem da válvula. Essa estrutura encurta a distância que o centro de gravidade do disco da válvula se move. Em comparação com válvulas de retenção oscilantes de disco único do mesmo tamanho, esta estrutura também reduz o peso do disco da válvula em 50%. Devido ao uso de carga de mola, esta válvula responde muito rapidamente ao refluxo.









1. A estrutura leve de disco duplo das válvulas de retenção borboleta de aço inoxidável torna a vedação e a operação da sede mais eficazes.
2. A função de mola de braço longo das válvulas de retenção borboleta de aço inoxidável permite que o disco da válvula abra e feche sem atrito, e a mola atua de forma independente para fechar o disco da válvula (DN150 e superior).
3. A luva de suporte da dobradiça da válvula de retenção borboleta de aço inoxidável reduz o atrito e minimiza o fenômeno do golpe de aríete quando parada por um disco de válvula independente (diâmetro maior).
4. Em comparação com as válvulas de retenção oscilantes convencionais, as válvulas de retenção borboleta de aço inoxidável têm uma estrutura mais robusta, mais leve, menor, mais eficaz e mais barata. Esta válvula atende aos padrões API 594. Para a maioria dos tamanhos, o comprimento estrutural desta válvula é apenas 1/4 do de uma válvula convencional e seu peso é de 15% a 20% do de uma válvula convencional. Portanto, também é mais barato que uma válvula de retenção oscilante. Também é mais fácil de instalar.
5. A válvula de retenção borboleta de aço inoxidável também possui características estruturais especiais, tornando-a uma válvula de retenção livre de impacto de alto desempenho. Esses recursos incluem abertura livre de limpeza, a maioria dos tamanhos de válvulas equipadas com estruturas de mola independentes e um sistema de suporte de disco independente. Algumas dessas características não são possuídas pelas válvulas de retenção. A válvula de retenção borboleta de disco duplo também pode ser projetada como um tipo de orelha levantada, corpo de válvula estendido com flange duplo.
