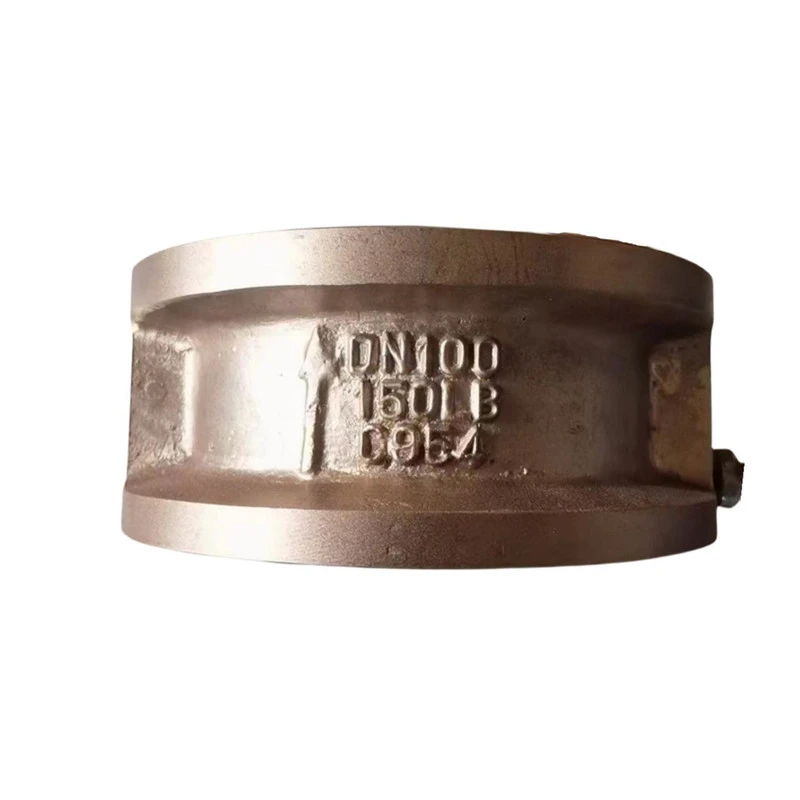

Válvula de retenção de aba dupla

Nome do produto: válvula de retenção de aba dupla
Modelo: DH77X-10/16T
Dimensões: DN40-DN1000
Método de conexão: Wafer
Pressão de trabalho: PN16,PN10,150LB,5K,10K
Faixa de temperatura: -10 grau -100 grau
Revestimento: Revestimento epóxi ligado por fusão de acordo com ANSI/AWWA C550

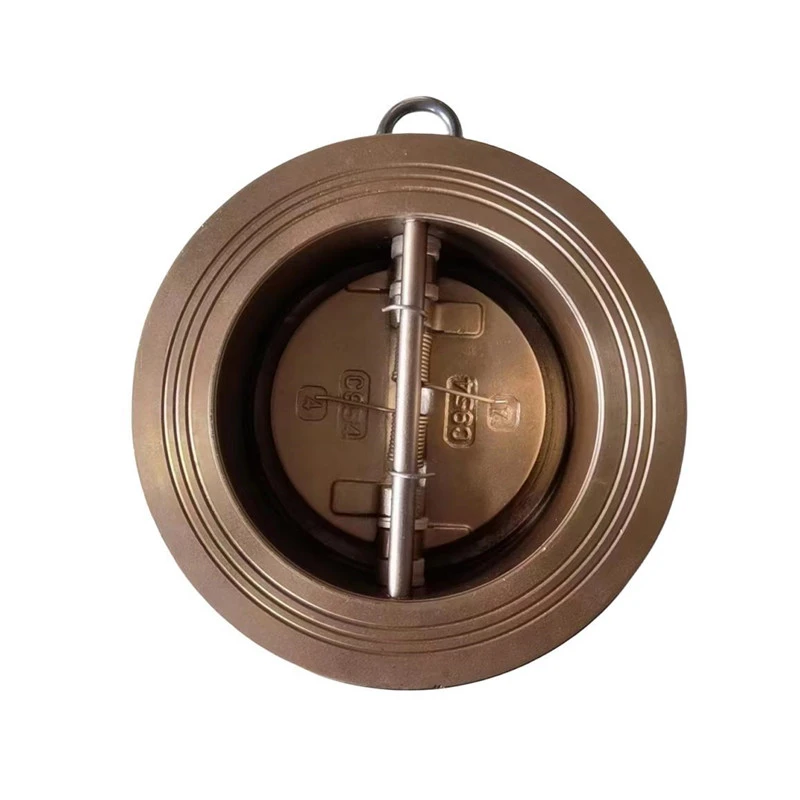

O diagrama estrutural das válvulas de retenção borboleta é muito simples e, em comparação com outras válvulas de retenção, seu comprimento estrutural também é muito curto. A válvula de retenção borboleta, também conhecida como válvula de retenção borboleta, é conectada em estilo wafer. A placa da válvula consiste em duas placas borboleta semicirculares, que são conectadas pela haste da válvula e reiniciadas à força por molas. O princípio de funcionamento de uma válvula de retenção borboleta é: quando o meio flui através do canal do corpo da válvula, a pressão do meio é maior que a força da mola e duas placas borboleta são abertas, a válvula abre e o meio flui; Quando o meio para de fluir, devido à força da mola, as duas placas borboleta são forçadas a reiniciar e a válvula fecha para evitar que o meio flua de volta. Diagrama da estrutura da válvula de retenção borboleta Válvula de retenção borboleta, também conhecida como válvula de retenção de disco duplo, sua superfície de vedação pode ser feita de material resistente ao desgaste ou revestida com borracha, com uma ampla gama de aplicações e vedação confiável. As válvulas de retenção borboleta são válvulas automáticas que não requerem operação manual. Este tipo de válvula é geralmente usado para tubulações puras, bem como encanamentos industriais, ambientais, de tratamento de água e de edifícios altos para evitar refluxo médio. Evite o fluxo reverso do meio.









1. Tamanho pequeno, peso leve e estrutura compacta.

2. Confie no torque da mola para fechar sozinha rapidamente.

3. Pode ser instalado em tubulações horizontais e verticais.

4. Desempenho seguro e confiável, com bom desempenho anti-interferência.

5. A vedação da linha, com melhor desempenho de vedação, pode atingir vazamento zero sob pressão estática.

6. A força adesiva entre a borracha e o corpo da válvula é alta, o que pode efetivamente evitar que a sede da válvula caia durante o uso.

7. Os flanges superior e inferior e as paredes internas do corpo da válvula são tratados com óleo anti-ferrugem de película dura para evitar danos à película de tinta durante o processo de vulcanização da borracha após a pulverização, bem como envelhecimento da sede da válvula de borracha causado por secundário temperaturas altas.

8. O corpo da válvula é feito de pó de resina epóxi, com forte adesão e alta resistência ao impacto.

9. Os flanges superior e inferior são vedados com linhas de água para melhor desempenho de vedação.
